O que são esferas BGA


Em resposta à Gustavo Tremea



As esferas BGA são bolinhas de estanho minusculas, tão pequenas que ficam presas nas digitais do dedo (dependendo de seu tamanho/modelo) são usadas para soldar os contatos de um chipset à placa mãe.

Ball Grid Array (BGA) é um tipo de conexão utilizada em circuitos integrados, como por exemplo, chipsets e microprocessadores. Este tipo de conexão é feita por pequenos pontos de solda na sua parte inferior, que são soldados diretamente na placa-mãe
Fonte: Wikipédia

Ja se perguntou como diabos esse chip é preso à placa mãe?



Como pode ser visto na imagem acima, o chip possui pontos de contato, nesses pontos metalicos, parecidos com os de um processador, são coladas as bolinhas de estanho (esferas BGA), assim que são coladas, o chip é posicionado na placa mãe, as soldas ficam sobre os contatos metalicos presentes na placa mãe para receber o chip, e uma maquina propria, aquece o chip para que as bolinhas de estanho derretam um pouco e colem na placa mãe.



O que é "Problema de BGA"



Quando um tecnico diz que seu notebook esta com problema no BGA, significa, na maioria das vezes, que uma ou mais dessas bolinhas apresentou problemas, na maioria das vezes, a bolinha racha/trinca devido a algum choque termico (estar usando o notebook super quente, derrepente você desliga, e vai com ele para outro ambiente bem mais fresco) essas bolinhas são sensiveis a temperatura, trincam, e causam o mau funcionamento do notebook, o notebook pode: não ligar, ligar mas não mostrar imagem, ligar, mostrar imagem e desligar sozinho ou reiniciar, mostrar imagem mas com defeitos (quadradinhos verdes, distorçoes), em fim, são muitos os problemas que esta pequena bolinha.

Reza a lenda, que por falta de chumbo na composição destas bolinhas de solda (devido ao chumbo ser proibido nos Estados Unidos, e os notebooks serem fabricados para serem vendidos preferencialmente lá) as soldas ficam muito mais vulneraveis a choques termicos, sendo facil dar problema.

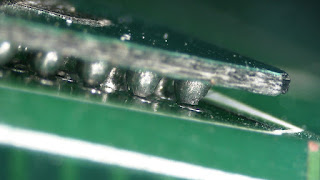

Essas são as ditas bolinhas de estanho...

O problema tende a acontecer depois de mais de um ano de uso, porque, naturalmente o dono vai usando, a pasta termica vai perdendo eficiencia, o dissipador de calor e ventoinha vão ficando sujos, colaborando para um superaquecimento da maquina com o tempo.

Juntando uma alta temperatura + a terrivel combinação de estanho que não pode sofrer choque termico = Problema de BGA

Tecnicos pelo mundo a fora (em uma grande maioria) diz que existe concerto, cobra um valor um tanto quanto caro por uma solução duvidosa com garantia de 3 meses (geralmente), mas por conhecidencia, 90% dos clientes voltam a ter o mesmo problema após os 3 meses! rsrsrs...

Vou falar a real: NÃO TEM SOLUÇÃO DEFINITIVA. É sim um problema cronico para a maioria dos notebooks, PRINCIPALMENTE HPs, e POR OPINIÃO, não vale a pena o concerto (na maioria das vezes).

Pense bem:

1. Quanto custa um notebook novo?
2. Quanto voce gasta com o concerto?
3. Quanto tempo o tecnico lhe da de garantia?

Agora faça as contas:

a) Supondo que um notebook que lhe atenda bem saia por 1000, 1500 reais
b) Supondo que o tecnico lhe cobre 300,00 pelo concerto
c) Supondo que o tecnico lhe passe 3 meses de garantia
d) Você esteja nos 90% das pessoas que tem "má sorte"

Em 1 ano, você teria mandado arrumar o notebook 4 vezes, isso da 4x300,00 = 1,200 reais em concerto, e você ainda continua com um notebook velho e problematico!

/ ! \ Vamos agravar a cituação, suponhamos que seu patrão lhe peça aquela planilha pra hoje a tarde, você liga o notebook e ele não funciona, e agora? Bate o desespero. Você ainda agrava a cituação porque fica com um notebook que pode lhe deixar na mão a qualquer momento!

É claro, salvo algumas cituações em que vale a pena o concerto, quando há valor sentimental, produto raro, caro demais, recem comprado, em fim...
